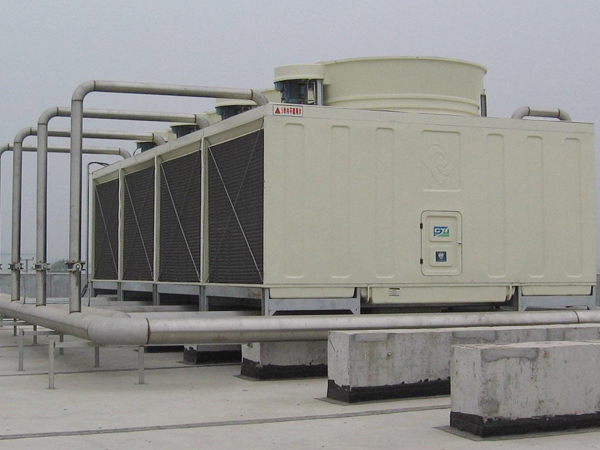

◆ 产品概述
方形横流式冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。
冷却塔结构图
◆ 风机装置
电机：配套电机为YLF系列冷却塔专用三相异步电动机，此产品为全密封防水、防潮电机。防护为等级为IP55，绝缘等级F级，电源380v，50HZ。具有稳定性能好，耐高温、效率高和噪声低等特点。
减速器：减速器为冷却塔风机专用的皮带传动减速器，应用与噪音环境要求比较严格的工况条件下，此传动形式的优点是噪音低、结构简便、维修率低，省去了定期更换齿轮油和季节性的维修保养的成本。
皮带：皮带为减速器专用型耐磨、耐热、耐高负载的高强度抗损、抗老化皮带。
◆ 冷却塔钢结构
采用先进的良流线技术加工而成，整体结构强度高，结构受力合理。塔体结构具有多向受力性能的效果，能有效的承受集中荷载，非对称荷载，降低了冷却塔的振动（自振频率为12HZ，运行的最大振幅0.09mm）。提高了冷却塔抗风荷、抗震能力，具有良好的整体稳定性。塔内主要受力钢件、配水管及检修梯等部件，其防腐问题是整塔质量保证的一个重要环节，本厂为保证质量，所有出厂钢质构件均采用热镀锌进行防腐处理。
◆ 冷却塔风筒
采用玻璃钢材质风筒，阻燃氧指数≥40，风筒的使用寿命30年。风筒表面平整光滑，整体刚性强，表面具有耐老化、耐腐蚀、不退色、不龟裂、抗紫外线等优良性能；风筒内壁与风机叶尖之间距离控制在30±5mm。
◆ 铝合金风机
为工程力学系设计的机翼型轴流风机，叶片采用中空铝合金材质，六叶片设计。气动力合理、效率高、风量大、噪声低、耐腐蚀，设计使用寿命10年。
◆ 冷却塔PVC填料
填料是冷却塔重要的部分，它的效率高低，取决于冷却水与空气在填料中充分接触的程度。采用挂式点波填料，材质为改性PVC全新材料，耐温达到60℃。对水的再分配能力大、阻力小，热力性能好。使空气能迅速带走水中的热量，独特的填料流道，使水流在填料表面能形成大面积的流动水膜，延长了水在填料里的冷却时间，提高了水冷却效果。具有风阻系数小、抗老化、不易变形等优点。
性能符合能源部NDGJ88-89“冷却塔塑料淋水填料技术规定”。
◆ 可拆式布水槽
AR产品的可拆式布水槽，采用耐腐蚀玻璃钢材料，其结构为密布的小孔改变水流流向，能有效的均匀布水，使水在填料片上达到充分的散热。当清洗填料时，可方便的将布水槽卸除。
◆ 冷却塔围板、水盘、包角
采用机械拉挤成型的玻璃钢复合型材，选用常州树脂和泰安玻纤材料加工制作。此拉挤型材强度高、密度高，是仅次于钢板的优良材质。表面平整光滑，外形美观大方，不需要人工切割。
制作过程中采用耐老化、耐腐蚀、不退色、不龟裂、抗紫外线性能优良的胶衣涂层。
◆ HRT系列横流式单体冷却塔性能参数表
| 型号 | 冷却水量m³/h |
水压 ×10⁴Pa |
外形总尺寸 | 风机 |
重量 t |
|||||||
| 28℃ | 27℃ | 宽mm | 长mm | 高mm | 塔身mm | 风筒mm | 直径mm |
电机 千瓦×台数 |
自重 | 运行重 | ||
| HRT-250L/SB | 250 | 292 | 4.6 | 5160 | 3250 | 4480 | 2820 | 800 | 2400 | 5.5×1 | 2.01 | 4.50 |
| HRT-300L/SB | 300 | 351 | 4.8 | 5500 | 3500 | 4960 | 3300 | 800 | 2800 | 7.5×1 | 2.45 | 5.35 |
| HRT-400L/SB | 400 | 468 | 5.0 | 5860 | 3750 | 4960 | 3300 | 800 | 3050 | 7.5×1 | 2.98 | 6.05 |
| HRT-500L/SB | 500 | 585 | 5.2 | 6050 | 4250 | 5010 | 3300 | 850 | 3400 | 11.0×1 | 3.75 | 8.05 |
| HRT-600L/SB | 600 | 702 | 5.4 | 6335 | 4510 | 5010 | 3300 | 850 | 3700 | 11.0×1 | 4.40 | 9.50 |
| HRT-800L/SB | 800 | 936 | 5.8 | 7680 | 5500 | 5180 | 3300 | 850 | 4300 | 15.0×1 | 5.95 | 12.10 |
| HRT-250U/SB | 250 | 292 | 4.6 | 5160 | 3250 | 5580 | 2820 | 1900 | 2400 | 5.5×1 | 2.21 | 4.71 |
| HRT-300U/SB | 300 | 351 | 4.8 | 5500 | 3500 | 6060 | 3300 | 1900 | 2800 | 7.5×1 | 2.57 | 5.51 |
| HRT-400U/SB | 400 | 468 | 5.0 | 5860 | 3750 | 6060 | 3300 | 1900 | 3050 | 7.5×1 | 3.10 | 6.21 |
| HRT-500U/SB | 500 | 585 | 5.2 | 6050 | 4200 | 6360 | 3300 | 2200 | 3400 | 11.0×1 | 4.16 | 8.46 |
| HRT-600U/SB | 600 | 702 | 5.4 | 6335 | 4510 | 6360 | 3300 | 2200 | 3700 | 11.0×1 | 4.84 | 9.95 |
| HRT-800U/SB | 800 | 936 | 5.8 | 7680 | 5500 | 6530 | 3300 | 2200 | 4300 | 15.0×1 | 6.55 | 12.70 |
| HRT-250SU/SB | 250 | 292 | 4.6 | 8560 | 3250 | 5580 | 2820 | 1900 | 2400 | 5.5×1 | 2.43 | 4.92 |
| HRT-300SU/SB | 300 | 351 | 4.8 | 8900 | 3500 | 6060 | 3300 | 1900 | 2800 | 7.5×1 | 2.75 | 5.76 |
| HRT-400SU/SB | 400 | 468 | 5.0 | 9460 | 3750 | 6060 | 3300 | 1900 | 3050 | 7.5×1 | 3.32 | 6.50 |
| HRT-500SU/SB | 500 | 585 | 5.2 | 9850 | 4200 | 6360 | 3300 | 2200 | 3400 | 11.0×1 | 4.59 | 9.45 |
| HRT-600SU/SB | 600 | 702 | 5.4 | 10350 | 4510 | 6360 | 3300 | 2200 | 3700 | 11.0×1 | 5.32 | 10.79 |
| HRT-800SU/SB | 800 | 936 | 5.8 | 12680 | 5500 | 6530 | 3300 | 2200 | 4300 | 15.0×1 | 7.21 | 13.36 |
设计工况参数：进水温度T1=37℃ 出水温度T2=32℃ 湿球温度 WTB=28℃ 水温降∆T=5℃ 大气压力 P=99.4KPa
◆ HRT系列横流式单体冷却塔示意图
说明：HRT-250/SB 及 HRT-300/SB单台为两个进水口，HRT-400L/SB~HRT-800/SB 单台为四个进水口。
◆ HRT系列横流式低噪音冷却塔性能参数表
| 型号 | 冷却水量m³/h |
水压 ×10⁴Pa |
外形总尺寸 | 风机 |
重量 t |
|||||||
| 28℃ | 27℃ | 宽mm | 长mm | 高mm | 塔身mm | 风筒mm | 直径mm |
电机 千瓦×台数 |
自重 | 运行重 | ||
| HRT-100L/SB | 100 | 117 | 3.6 | 3200 | 2200 | 3700 | 2400 | 700 | 1500 | 3.0×1 | 0.86 | 2.26 |
| HRT-125L/SB | 125 | 146 | 3.8 | 3600 | 2200 | 3700 | 2400 | 700 | 1800 | 4.0×1 | 1.08 | 2.83 |
| HRT-150L/SB | 150 | 175 | 3.8 | 3800 | 2670 | 3700 | 2400 | 700 | 2120 | 5.5×1 | 1.18 | 3.55 |
| HRT-175L/SB | 175 | 205 | 4.0 | 3800 | 3100 | 3700 | 2400 | 700 | 2120 | 5.5×1 | 1.30 | 3.81 |
| HRT-200L/SB | 200 | 234 | 4.0 | 4300 | 3100 | 3700 | 2400 | 700 | 2400 | 5.5×1 | 1.60 | 4.02 |
| HRT-250L/DB | 250 | 292 | 3.8 | 3600 | 4400 | 3700 | 2400 | 700 | 1800 | 4.0×2 | 2.05 | 5.38 |
| HRT-300L/DB | 300 | 351 | 3.8 | 3800 | 5340 | 3700 | 2400 | 700 | 2120 | 5.5×2 | 2.24 | 6.75 |
| HRT-350L/DB | 350 | 409 | 4.0 | 3800 | 6200 | 3700 | 2400 | 700 | 2120 | 5.5×2 | 2.47 | 7.23 |
| HRT-400L/DB | 400 | 468 | 4.0 | 4300 | 6200 | 3700 | 2400 | 700 | 2400 | 5.5×2 | 3.04 | 7.65 |
| HRT-450L/TB | 450 | 526 | 4.0 | 3800 | 8010 | 3700 | 2400 | 700 | 2120 | 5.5×3 | 3.36 | 9.94 |
| HRT-500L/MB | 500 | 585 | 4.0 | 3600 | 8800 | 3700 | 2400 | 700 | 1800 | 4.0×4 | 4.10 | 10.75 |
| HRT-525L/TB | 525 | 614 | 4.2 | 3800 | 9300 | 3700 | 2400 | 700 | 2120 | 5.5×3 | 3.71 | 10.95 |
| HRT-600L/TB | 600 | 702 | 4.2 | 4300 | 9300 | 3700 | 2400 | 700 | 2400 | 5.5×3 | 4.56 | 11.45 |
| HRT-700L/MB | 700 | 819 | 4.2 | 3800 | 12400 | 3700 | 2400 | 700 | 2120 | 5.5×4 | 4.94 | 14.10 |
| HRT-800L/MB | 800 | 936 | 4.2 | 4300 | 12400 | 3700 | 2400 | 700 | 2400 | 5.5×4 | 6.08 | 15.27 |
| HRT-900L/MB | 900 | 1053 | 4.2 | 3800 | 16020 | 3700 | 2400 | 700 | 2120 | 5.5×6 | 6.73 | 18.20 |
| HRT-1000L/MB | 1000 | 1170 | 4.2 | 4300 | 15500 | 3700 | 2400 | 700 | 2400 | 5.5×5 | 7.60 | 19.93 |
| HRT-1200L/MB | 1200 | 1404 | 4.2 | 4300 | 18600 | 3700 | 2400 | 700 | 2400 | 5.5×6 | 9.12 | 22.50 |
◆ HRT系列横流式低噪音冷却塔示意图
